ドイツにおいて急成長している反り防止金具専門メーカー・ハース社製 |
反り止め金具 『グラット・ライステ』 |
● 板材の表面から飛び出さずにセットできますので、表面がスッキリし、組立時や使用時に邪魔になりません。
● ネジで固定せずに、金具の斜面と底面全体で、反る力を受けるため、その力がネジに集中しません。
● 強固なうえ軽いので、テーブル天板や抽斗の口板、扉なども重くなりません。
● 1枚板だけでなく、板剥ぎ材にも使用できます。 |

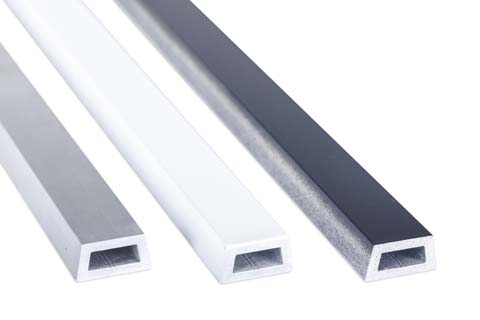

グラット・ライステ |
|
・19~29mm厚の板材に使用

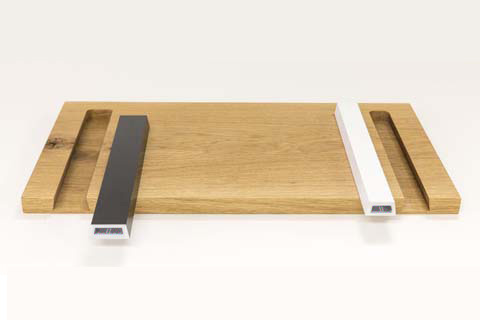

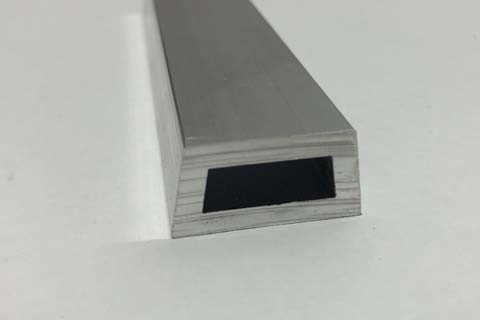

・材質:アルミ引抜き材(表面色はアルミ地色、白色RAL9016、黒色RAL9005の3種類)

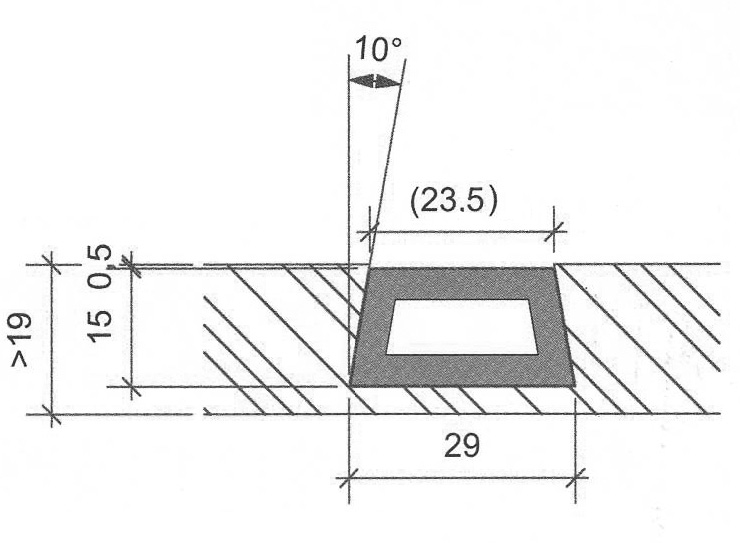

・セットする溝加工寸法(左図参照)
・長さは1mmと4mmを用意(板材のサイズによって、切断する必要があります)

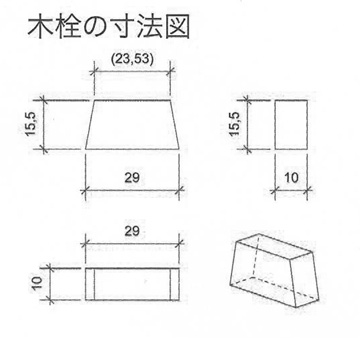

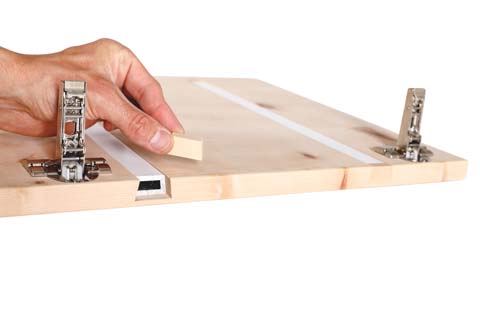

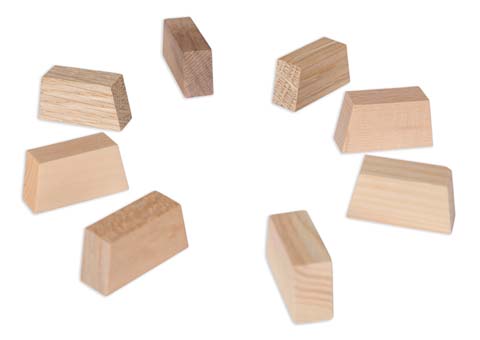

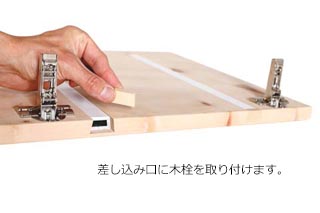

・木端(板の側面)から差し込み、木栓を取り付けます。
・重量:1m当り690g
・標準的な取り付け位置
木端からの距離は8~10cm程度で、グラット・ライステ同士の距離は70~80cmが適切です。

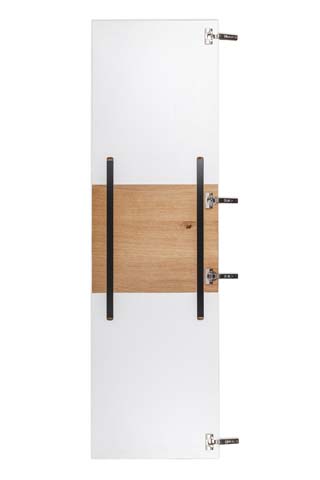

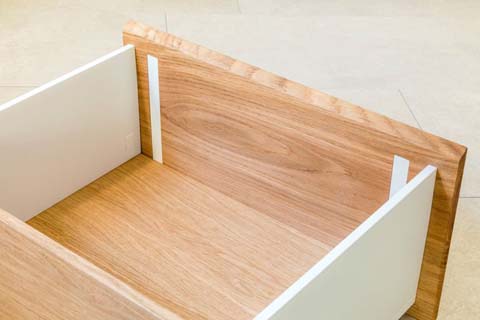

抽斗の口板や扉には2本のグラット・ライステを使用します。
長さ1mを超えるドアなどは真ん中と両端にグラット・ライステを使用します。 |
|

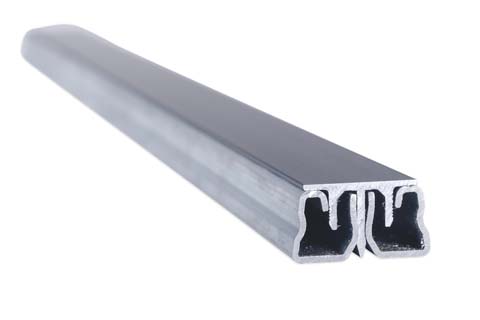

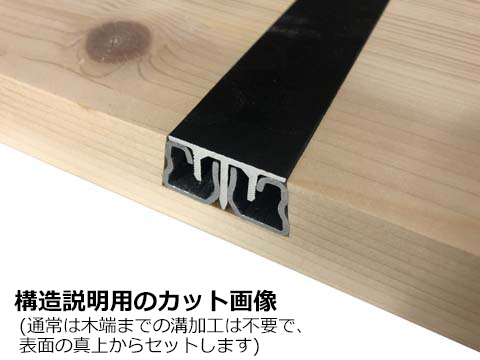

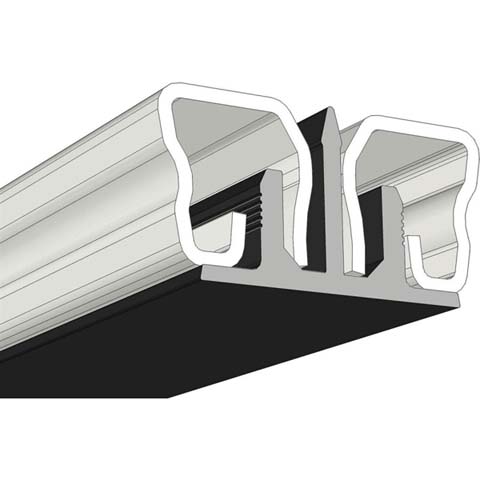

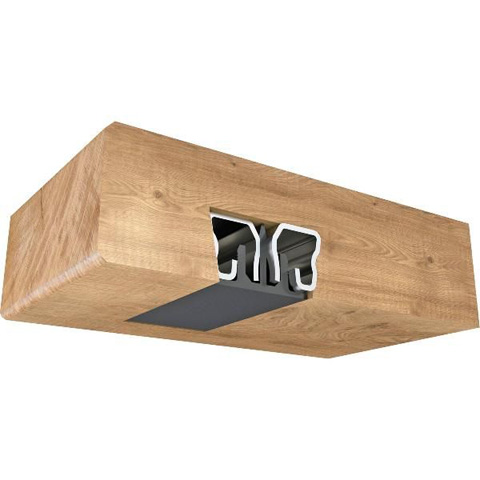

プラノ・グラット・ライステ |
|
・30mm厚以上の板材に使用
・材質:アルミ引抜き材(表面はブラックアルマイト処理)と鉄板プレス材

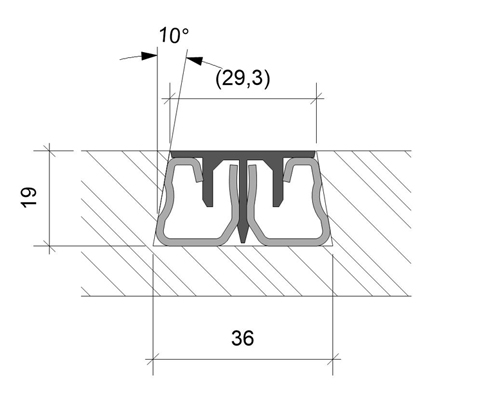

・セットする溝加工寸法(左図参照)。両木端から10~20cmまで。
・長さは1.07mと1.85mを用意(板材のサイズによって、切断する必要があります)
・取付方法は溝加工部の真上から左図の順序でセットします。
・重量:1m当り1.8kg
・標準的な取り付け位置
テーブル天板に取り付ける場合には真ん中と両端にプラノ・グラット・ライステ3本を使用します。
木端から10~20cmの位置に取り付け、プラノ・グラット・ライステ間の距離は1m以上離さないようにします。
|

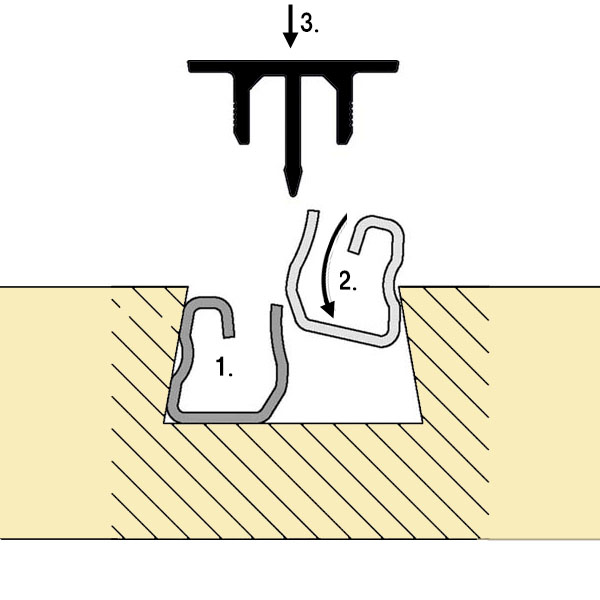

セット順序
|
|
|
|
反り止め金具 |
品名 |
長さ |
品番 |
販売価格(税込) |
ご注文数 |
グラット・ライステ(アルミ地色) |
1m |
GL100 |
8,800円 |
|
グラット・ライステ(白色) |
1m |
GLW100 |
11,000円 |
|
グラット・ライステ(黒色) |
1m |
GLB100 |
12,100円 |
|
プラノ・グラット・ライステ(黒色) |
1.07m |
PGL107 |
24,200円 |
|
プラノ・グラット・ライステ(黒色) |
1.85m |
PGL185 |
35,200円 |
|
|
※直送品、送料1,000円(合計20,000円以上は送料サービス)
※5本以上のご注文は割引きします。
※グラット・ライステは4m長もございます。
|
別販売品 |
品名 |
品番 |
販売価格(税込) |
ご注文数 |
溝加工用ルータービット(手持ちルーター用) 8mm軸 |
RB008 |
29,700円 |
|
溝加工用ルータービット(CNC用) 12mm軸 |
RB012 |
80,300円 |
|
グラット・ライステ用 手持ちルーター治具 |
RJ1080 |
66,000円 |
|
|
|
|
|
|
|
|
溝加工用ルータービット
RB008
|
|
溝加工用ルータービット
RB012 |
|
手持ちルーター治具
RJ1080 |

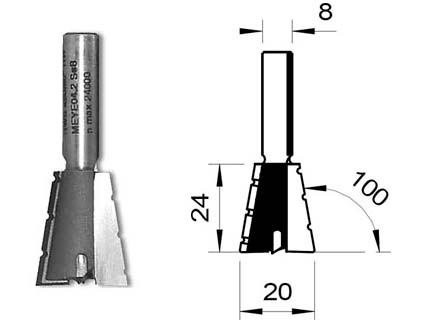

8mm軸(手持ちルーター用)
・許容最高回転数:24,000rpm.
・全長54mm
・直径20mm
・斜角度10度 |
|
12mm軸(CNC用)
・許容最高回転数:24,000rpm.
・全長75mm
・直径21mm
・斜角度10度 |
|
・調整加工巾(36~48mm)
・有効長1,080mm、全長1,460mm、幅206mm、厚さ12mm
※30mmのコピーリング(テンプレートガイド)が必要。 |
|
|

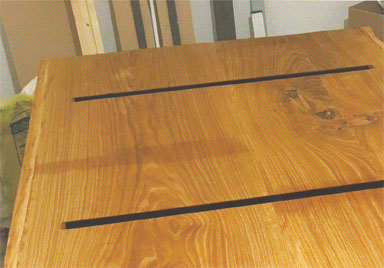

<参考画像> |
|
