スペイン・ビルテックス社製
バキューム・クランプ・システム
<コンプレッサー駆動式>

SVN460_info


 加工する材料を加工しやすいように固定できるだけでなく、クランプを使わなくて済むので、クランプによる傷を防げるとともに、作業中クランプが邪魔になることがありません。一般的なバキューム・クランプと違って、コンプレッサーで駆動できますので、真空ポンプを用意する必要がありません。(コンプレッサーは必要です)
02 03
ジグソー切断 全面サンディング作業木端へのダボ穴あけ作業

05 06
補助スタンドユニットSVN470を追加して、大きな板材の縁貼り作業
吸着固定ユニットを使用してルーター作業



品名 品番 販売価格(税込) 購入個数
スタンドユニット SNV460 \49,680
吸着固定ユニット SNV250 \9,720
補助スタンドユニット SNV470 \29,160
カプラ・バルブ付き分配器 5046350 \8,640
cart

■バキューム・クランプ・システム [仕様・付属品]

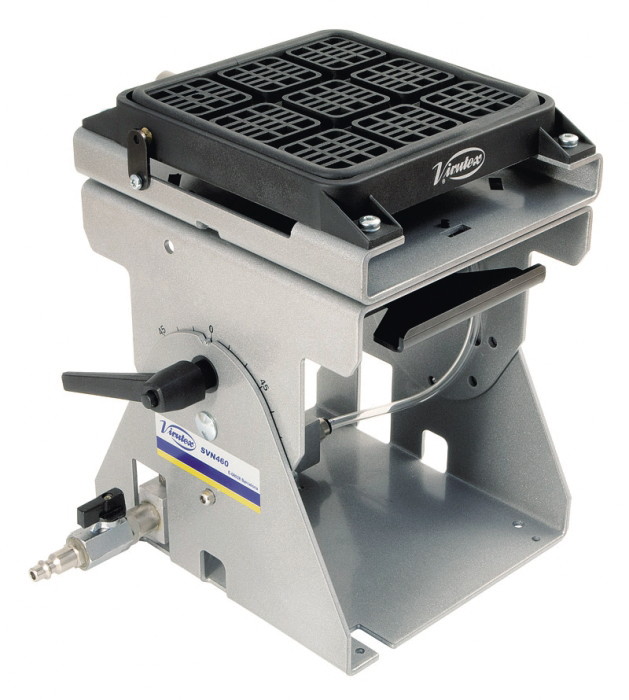

スタンドユニット SVN460 (画像にある作業台側の吸着固定ユニットSVN250は別売です)
460
標準付属品
吸着固定ユニットSVN250
カプラ・バルブ付き分配器
シールリング(3サイズ各1)
固定用クランプ(1)


右写真のように吸着固定ユニットSVN250をベースの裏側に取り付けますと、ネジやクランプを使わずに作業台に吸着固定できるうえ、間単に場所を移動させたり、本体を回すことができます。
460-1 460-2 460-3 460-4
460-250 460-5 460-6
吸着固定ユニット SVN250
250
仕様
吸着力  800g/cu(空気圧6bar時)
適正空気圧  5.5〜7bar
エア消費量  毎分28リットル
最大吸着サイズ  150x150mm
ユニットサイズ  160x22x200mm
ユニット重量  325g
標準付属品  シールリング(3サイズ各1)
       コネクター付きチューブ(1)

250-1 250-2
ご注意) SVN250を単独使用される場合にはエアカプラをご用意いただき、それをコネクター付きチューブに取り付け、コンプレッサーに接続してください。SVN250を複数同時使用される場合には別売のカプラ・バルブ付き分配器をお使いください。
SVN460またはSVN470のベース裏側に取り付ける場合にはチューブからコネクターを切り落とし、SVN460に装着されている分配器に接続してください。
カプラ・バルブ付き分配器
(番号:5046350)

5046350
250-3
補助スタンドユニット SVN470 (材料吸着固定部を回すことはできません)
470 SVN460と一緒に使用することで、大きな板材を固定することができます。 470-1 470-2 470-3
標準付属品
吸着固定ユニットSVN250
シールリング(3サイズ各1)
チューブ(1)
固定用クランプ(1)


ご注意) SVN470を単独または複数使用される場合には別売のカプラ・バルブ付き分配器(番号:5046350)をお使いください。
5046350
シールリングの使用方法 (シールリングを使い分けることにより、小さな材料も吸着固定できます。)
seals s-1 s-2 s-3 s-4

数量を選択後をクリックして商品を確認し、オーダーフォームにご記入ください。
