Lamello Clamex P Medius / クラメックスP メディウス



Tenso P-14_09

【Clamex P Mediusビデオ】
【1】


P-システム 革新的な家具組立方式

 家具やフラッシュ家具・ノックダウン家具・店舗家具・キャビネット・インテリア・間仕切りなどの組み立ての際に、装着部加工から、装着・接合までを短時間に行えます。輸送が難しい、輸送にコストが掛かり過ぎる家具やインテリアを部材で選び、現場にてレンチ1本で組み上げられます。
 デザイナーの斬新なアイデアを具現化できるフレキシビリティ。
Medius 14/10(メディウス 14/10)
品番 入数 販売価格(税込) ご注文個数
145370 80組 20,350円
145371 300組 69,080円
cart
※送料サービス

※クラメックスPメディウスは帆立て組立用金具です。
P-システム専用加工機ゼータP2で金具の装着部を加工
(CNC機でも加工できます)

P-システム・レバークランプ方式『クラメックス(Clamex)』組立金具の特徴
P-14_11s P-14_12s P-14_13s P-14_14s
フレキシビリティ 見た目は最小限 組立・分解が簡単 余裕の接合強度
直角接合だけでなく、22.5度(但し、板材が19mm厚の場合)から180度までの様々な角度での接合ができます。 接合したり、分解する時の六角棒レンチを差し込む穴の直径は6mmと小さく、カバーキャップを使えばほとんど目立ちません。 組立金具の組立や分解は六角棒スパナを約90度回すだけで非常に素早くできます。 接合部の引っ張り強度は木の材質にもよりますが、100kg前後の強度を確保できます。

P-14_11s P-14_11s P-14_11s P-14_11s
すばやい装着 積み重ね可能 強度が出るT溝嵌合 ねじれにも強い
組立金具の装着も簡単に、すばやくできます。T溝に金具を差し込むだけで、ネジや接着剤で固定する必要はありません。 組立金具を装着しても、材料表面から飛び出さないため、材料を積み重ねても、別の材料を傷つけません。保管や輸送に便利です。 組立金具は金属と高強度の樹脂でできているうえ、上の図のように嵌め込まれているので、安心して使えます。特にファルカタや桐のようにネジが効かない芯材にも威力を発揮します。 組立金具にはねじれと変形を防ぐために突起部2ヶ所と中央の小さなリブが設けてあります。

P-14_11s P-14_11s
T溝深さが浅くても充分な強度を確保 組立金具には多少の遊びがあります
T溝深さが最小の10mmであっても、充分な引張強度を発揮しますので、薄板の接合でも安心して使用できます。 六角棒スパナで締め付け、固定する前に、木口などをきっちりと合わせてから、固定することができます。

メディウス組立金具の寸法と技術データ

P14_001  P14_002

クラメックスP メディウス 14/10
サイズ 66×13.5×9.7mm
52×7.5×9.7mm
金具材質 グラスファイバー樹脂
レバー材質 亜鉛ダイカスト
長手方向のズレ調整範囲 ±1mm
引張強度 MDF………80kg
合板…………70kg
ブナ材………90kg

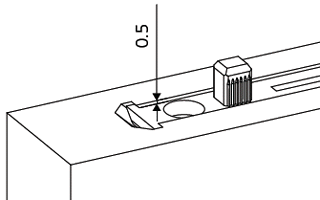

加工寸法図
spec_03   stec_05   spec_04
※Clamexのアクサリーについては別売アクセサリーのページをご覧ください。

ラメロP-システムの詳細についてはP-システムのページをご参照ください。
